單通道液冷機HYL4-40SAN
輔助功能自動+手動冷媒回收、充注功能；自動抽真空操作方便、安全，非專業制冷操作人員也可使用配件提供直冷機至其他四臺環境箱設備的主管路（銅管或不銹鋼管），及進、出口連接軟管，總長度依據場地實際布局測量而定（工作溫度-50℃-100℃）管徑定制，并且具備防老化、保溫功能設備尺寸≈D 1450×W900×H 1800
- 機器型號：
- HYL4-40SAN
- 標稱內容積：
| 產品介紹
單通道液冷機HYL4-40SAN
HYL4-40SAN
- 突出特點：
1.節能： 高效制冷壓縮機和加熱器，采用自卸載平衡節能控制； 單臺壓縮機，小功率平衡輸出制冷、制熱； 單泵實現載冷劑液路內、外循環系統切換控制； 制冷系統換熱高效，配置高效換熱器； 2.精準 出液口流體實時監控，目標流體檢測準確； 傳感器數據實時顯示，真實、有效顯示數據； 西門子PLC反映迅速，PID控制穩定； 3.多功能可選 恒流、恒溫輸出模式； 內、外循環模式可切換，蓄能儲溫 自動上液，吹氣回
輔助功能 | 自動+手動冷媒回收、充注功能； 自動抽真空 操作方便、安全，非專業制冷操作人員也可使用 |
配件 | 提供直冷機至其他四臺環境箱設備的主管路（銅管或不銹鋼管），及進、出口連接軟管，總長度依據場地實際布局測量而定 （工作溫度-50℃-100℃）管徑定制，并且具備防老化、保溫功能 |
設備尺寸 | ≈D 1450×W 900×H 1800 mm，具體尺寸按實際設計為準（不含接頭等部分突出，主體顏色默認RAL7035，或客戶備注定制），設備四周至少預留500mm維修空間
|
產品優勢 | 1.節能： 高效制冷壓縮機和加熱器，采用自卸載平衡節能控制； 單臺壓縮機，實現直冷+直熱功能； 制冷系統換熱高效，配置高效換熱器； 2.精準 出液口流體實時監控，目標流體檢測準確； 傳感器數據實時顯示，真實、有效顯示數據； 西門子PLC反映迅速，PID控制穩定； 3.多功能可選 直冷、直熱輸出模式； 自動回收、抽真空，冷媒加注等功能； 進、出液壓力顯示； 進、出液溫度顯示； 溫度可編程控制； 多功能報警； |
注明：如上技術指標，未特殊注明測試工況時，默認為空載。
1.1 海銀品牌直冷直熱機設備原理簡圖

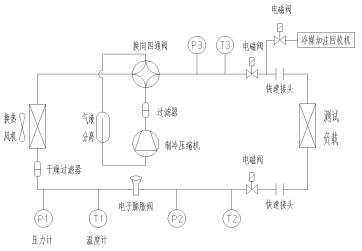

本設備主要由溫控系統、鈑金機殼和電控系統三部分組成，其主要的溫控單系統原理簡圖如下：

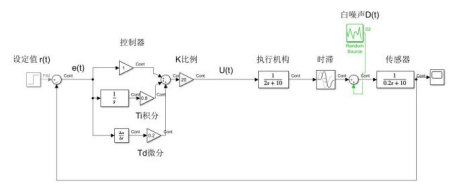

溫控系統采用PID算法+SSR控制模式，PID算法控制原理簡圖如下：
1.2 海銀品牌直冷直熱機通信
通訊方式：設備提供標配以太網和Rs485通訊，并可選配CAN通訊接口，提供通訊協議，可通過上位機遠程設定流量、溫度等參數，可通過上位機實時記錄并導出溫度、壓力等數據；
支持國內外主流充放電機設備聯動功能，如星云、AVL等，并現場支持充放電機廠商進行聯動功能測試；
1.3 海銀品牌直冷直熱機實驗測試功能
1） 可對電池系統進行加熱、降溫測試；
2） 支持直冷、直熱功能；
3） 可實現恒定溫度輸出；
4） 可實現與充放電機聯動功能測試，并現場支持測試通訊響應時間、溫度響應時間等實測數據；

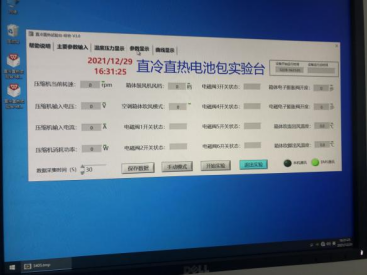

1.4 海銀品牌直冷直熱機上位機及應用軟件
1) 系統采用S7-200西門子 PLC 控制系統，觸屏式7寸彩色液晶顯示，可實時監控系統運行狀態，顯示設定值及實時運行參數。
2) 系統可選擇固定溫度設定，也支持變動溫度設定。
3) 系統內置趨勢曲線顯示功能，可顯示預設溫度、壓力參數值和實時參數。
4) 系統內置故障報警功能，可以幫助工程師查詢及時獲知故障信息，及時維護處理。
5) 故障記錄功能則對方便工程師查詢歷史故障，有效處理相關問題。
6) 系統默認支持以太網通訊和Rs485、可選CAN 2.0通訊，可實現與上位機聯動，或與充放電測試機、BMS 等通訊，同時系統可支持 USB 數據存儲。
1.5 安全保護
1）電源逆缺相報警；
2）循環超溫報警；
3）出液壓力過高或過高報警；
4）出液溫度過高、過低報警；
5）壓縮機過流報警；
6）自動超壓卸載防護措施；
7）設備設置二級獨立超溫保護功能；
8）設備出現故障后，除需要報警外，還需要自動記錄故障代碼，故障位置和故障信息；
合作案例
技術參數
1.1 技術指標
輸入電源 | AC380V±5% ，50Hz±5% ，三相五線制 |
直冷工況 | 電池包進口溫度在0℃~20℃可調，或過熱度在0~10K可調 |
直熱工況 | 直熱進口溫度為30~50℃，或過冷度在0～5℃可調 |
控壓精度 | ±40kPa@低壓，±80kPa@高壓 |
控溫精度 | ≤±2.5℃ |
壓力指標 | 樣品承壓力范圍5~20bar，樣品進、出液口檢測 |
制冷功率 | ≥4kW@25℃ |
制熱功率 | ≥2kW@25℃ |
升降溫速率 | ≥2℃/min |
流量指標 | 客戶自備流量計 |
冷卻方式 | 風冷 |
制冷劑 | R134a冷媒（兼容R1234yf冷媒） |
節流裝置 | 設備自帶電子膨脹閥節流裝置（設備不帶流量計）
|
進、出口 | 默認進、出液口為空調納子接頭，1對4管路，僅支持單路獨立運行，其中一路運行時，其他支路電磁閥自動關閉。 |
負載 | 液冷板、換熱管等 |
溫度標定位置 | 海銀品牌直冷直熱機設備進、出口處安裝溫度+壓力探頭，測試時分別額外逐一標定分液4路環境箱進口溫度/壓力值。 |
工作模式 | 通過設備不同的控制工況以及目標值，壓縮機和膨脹閥通過自我調整，達到控制要求并穩定，兼容以太網/Rs485/CAN2.0通訊，可實現本地和遠程的手動/自動控制，并提供遠程控制通訊協議，支持Modbus Tcp通信 |
輸入功率 | 整機最大運行功率約5kW |
試驗標準及方法
標準參考
設備設計參考如下通用性標準：
1) 設備機械和電氣設計和安裝符合國標GB5226.12008《機械電氣安全標準》；
2) 設備噪音符合國標GB12348-2008《工業企業廠界噪聲排放標準》；
3) 設備電氣接地需滿足國標GB50169-92《接地裝置施工及驗收規范》
4) GB9237—2001 制冷和供熱用機械制冷系統安全要求
5) GB/T17791—1999 空調與制冷用無縫銅管
6) JB/T4119—1991 制冷用電磁閥
7) GB4272-92 設備及管道保溫技術通則

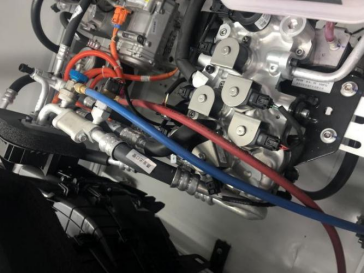

標準配置
主要配置
壓縮機：一臺松下/BYD/海立壓縮機，使用R134a冷媒；
電子膨脹閥：設備可自帶一套電子膨脹閥節流裝置，可選用；
其他：軸流散熱風機；
西門子PLC+7寸觸摸屏
壓力傳感器精度±0.5%
溫度傳感器：PT100 A級或NTC熱電偶
2）主要部件質保要求：
壓縮機：提供 一 年質保期；
電子膨脹閥：提供 一年質保期；
風機：提供 一年質保期；
